言語聴覚士のための聴覚心理学


第５回

聴こえのしくみ　その２

	今日のポイント
	気導と骨導
	オージオグラムを見てみよう！
	補聴器周波数特性表を見てみよう！
	復習テスト

１．気導と骨導

私たちの声帯から発せられる音声は空気を伝わって相手の耳に届く。

録音機器での録音も同じように空気を伝わった音が録音されるよ。


でも、自分の声を聴くときは、この空気を伝わる「気導音」と、頭蓋骨を直接伝わってくる「骨導音」との両方

が同時に聞こえるんだ。


ピンクが気導、緑が骨導だよ。

	自分の声の気導音を聴いてみよう！
	以下の文を録音して、録音の最中に聞いた音と、録音された音との違いを聴いてみよう！ こんにちは。 ○○と申します。 本日は、どうぞよろしくお願いします。 ある日、北風と太陽が力くらべをすることになりました。

骨伝導のしくみ

骨を伝わってくる音を体験してみよう。

歯をスプーンでたたいて音を感じよう。

上の歯と下の歯では違いがあるかな？


おせんべいを食べる音を録音して聞いてみよう。

となりの人と比べてみよう。

	市販の骨伝導ヘッドホンで音楽のＣＤを聴いてみよう。
	ゴールデンダンス社のＨＰ　骨伝導のしくみ

	骨伝導わりばし？を作ってみよう！
	「音声の実験室」　講談社ブルーバックスを参考にしています。 【用意する物】 割りばし、工作用モーター、音声ケーブルまたはモノラルイヤホン 耳栓、ラジカセまたはＰＣ、音楽ＣＤ

骨伝導の応用

	聴覚検査における骨伝導
	聴覚検査の時、骨伝導はとっても大事です。 なぜなら、たとえば、右の耳の聴力を測定したい時、ヘッドホンから右耳だけに音を流した とします。そんな時でも、少しは骨を伝わって左の耳に音が聴こえてしまうのです。 だから、左に伝わる骨伝導音を消す作業が必要です。 これをマスキングといいます。 だだし、反対側の耳には約５０ｄＢ弱くなって伝わります。 また、気導と骨導の差をAir-Bone gap（A-B gap)あるいは、気ー骨導差といい、 難聴の分類に役立ちます。 これについては、他の回でやりたいと思います。 （参考）聴力検査について 榊原耳鼻咽喉科医院のＨＰ きこえとことばの発達情報室のＨＰ

	イルカも骨伝導を使っている！
	イルカもアゴの骨から中耳、内耳に音を伝えています。 もっとすごいのは、中耳、内耳が頭蓋骨から分離できること。 「驚異の耳を持つイルカ」　森満　保　岩波ライブラリー　を読んでみてね。

２．オージオグラムを見てみよう！

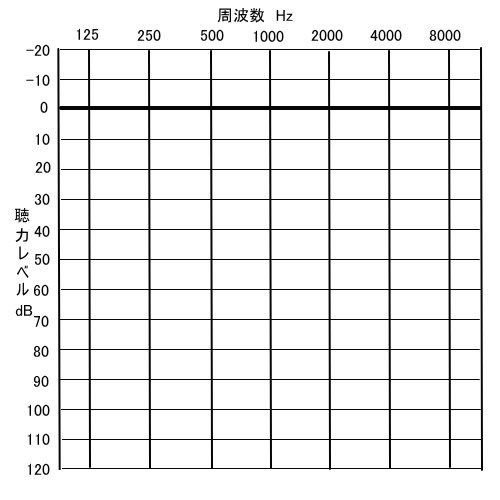

	オージオグラムとは？
	縦軸が聴力レベル(dBHL)であることに注意！ また、０から下に向かって音圧が強くなる！ 横軸は周波数。１オクターブごとに目盛りが増えている。 →オクターブ・オージオグラムという
	０の値はSPLに直すと以下のようになっている
	オージオメーターの0dBの音圧
	周波数 125 250 500 1000 2000 4000 8000 0dB(SPL) 45 27 13.5 7.5 9 12 15.5
	JIS T-1201-1 2000

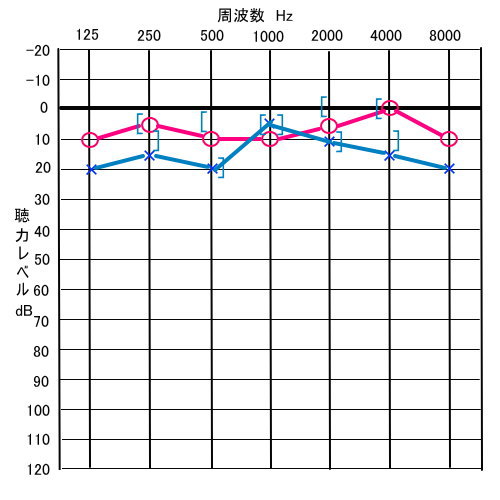

	例えばこんな風に書く！
	→正常例
	以下の条件で書いてみよう！
	例１
	気導(右） 周波数 125 250 500 1000 2000 4000 8000 0dB(HL) 20 10 30 50 40 50 60
	骨導（右） 周波数 125 250 500 1000 2000 4000 8000 0dB(HL) 0 5 5 0 5
	例２
	気導（左） 周波数 125 250 500 1000 2000 4000 8000 0dB(HL) 30 40 50 40 50 60 60
	骨導（左） 周波数 125 250 500 1000 2000 4000 8000 0dB(HL) 35 50 40 45 60
	２つのオージオグラムを比較してみよう。
	気導聴力閾値は125, 250, 500, 1000, 2000, 4000, 8000Hz 右耳○で実線で結ぶ、左耳×で点線で結ぶ 骨導聴力閾値は250, 500, 1000, 2000, 4000Hz 右耳[　、左耳　]で線は結ばない こんな感じ！ オージオメータの最大検査レベル　JIS T-1201-1 2000 →スケールアウト 気導 周波数 125 250 500 1000 2000 4000 8000 0dB(HL) 70 90 120 120 120 120 100 骨導 周波数 125 250 500 1000 2000 4000 8000 0dB(HL) 45 60 70 70 60
	不快レベル(UCL, uncomfortable loudness level)
	不快に感じるレベル……80-90dB付近
	快適レベル(MCL, most comfortable loudness level)
	最も聴きやすいレベル……50dB付近

３．補聴器周波数特性表を見てみよう！

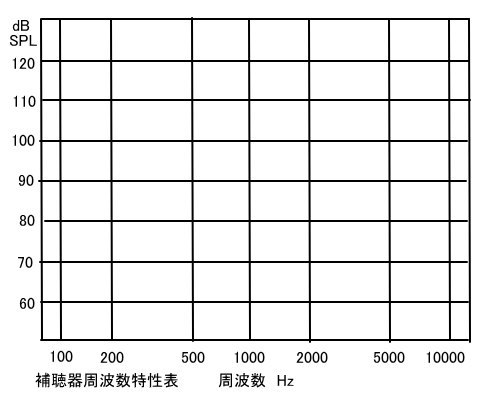

		補聴器周波数特性表とは？
		縦軸は音圧レベル(dBSPL)、横軸は周波数

	【ちょっと国試に挑戦】
	第8回午前82
	オージオメータの検査音のダイヤルレベル値が表すのはどれか。
	1. 音圧レベル 2. 音の強さのレベル 3. 音の大きさのレベル 4. 聴カレベル 5. 感覚レベル
	第11回午前95
	音のレベルの表し方でオージオグラムの縦軸の表示はどれか。
	1. SPL 2 .HL 3. SL 4. nHL 5. peq SPL
	全部できたかな？

４．復習テスト

	それでは、まとめのテストです！
	名前 メールアドレス 学籍番号 １．自分の声を録音すると普段の声と同じに聴こえる？ はい いいえ ２．骨伝導音は鼓膜を伝わって聴こえる？ はい いいえ ３．聴覚検査のマスキングは何を消すためにやる？ 気導音 骨導音 ４．気導と骨導がほぼ同じである難聴は？ 伝音難聴 感音難聴 ５．骨導がほぼ正常である難聴は？ 伝音難聴 感音難聴 ６．今日の授業の進度はどうでしたか？ もっと速くてもいい ちょうどいい速すぎた ７．今日の授業のコンピュータ操作はどうでしたか？ 簡単だった 大体大丈夫大変だった ８．授業への希望・今後、扱って欲しい内容など
